هر ساله در ایران، هزاران حادثه ساختمانی رخ می دهد که بخش قابل توجهی از آن ها به دلیل مشکلات در بتن ریزی سقف و انتخاب نادرست تجهیزات حمایتی مانند سرجک است. طبق آمار سازمان تامین اجتماعی در سال ۱۴۰۱، حدود ۳۹ هزار حادثه شغلی ثبت شده که بیش از ۵۰ درصد آن ها در حوزه ساخت و ساز بوده و منجر به ۷۱۱ فوتی شده است. بسیاری از این موارد، ناشی از ریزش سقف در مراحل اولیه بتن ریزی است، جایی که سرجک نقش کلیدی در حفظ تعادل و ایمنی دارد. این راهنما به شما کمک می کند تا با درک دقیق از سرجک ها، بهترین گزینه را برای پروژه های عمرانی انتخاب کنید و ریسک ها را به حداقل برسانید.

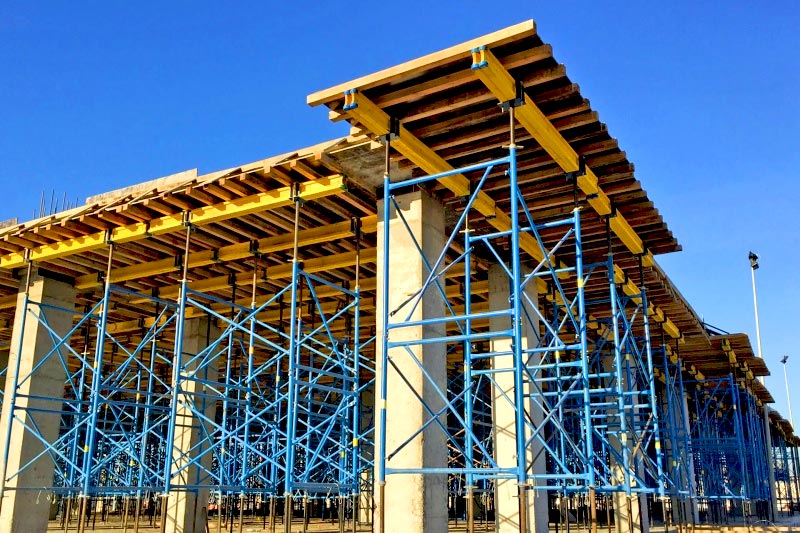

معیارهای اصلی در انتخاب سرجک بتن ریزی سقف
انتخاب سرجک مناسب باید بر پایه سه محور اصلی قرار گیرد: ظرفیت باربری لازم، بازه ارتفاع مورد نیاز در پروژه و سهولت تنظیم و ایمنی در محل. برای تعیین ظرفیت باربری، ابتدا باید بارهای مرده و زنده وارد بر قالب را محاسبه کنید: وزن قالب و ملات، وزن بتن تازه (بتن تازه چگالی حدود 2400 کیلوگرم بر متر مکعب دارد)، ترافیک انسانی و تجهیزات روی عرشه و هر بار موقتی مانند لرزاننده ها یا ماشین آلات کوچک.
جمع این بارها و افزودن ضریب اطمینان مطابق دستورالعمل های راهنمای قالب (مثلاً ACI 347) مبنای بار طراحی است. مطابق راهنمای ACI و کتبیات فنی، هنگام طراحی و انتخاب اجزای قالب، باید ضریب ایمنی مناسب برای لوازم جانبی مانند سرجک در نظر گرفته شود تا از وقوع خرابی ناشی از بارگذاری های غیرمنتظره جلوگیری شود.
رنج ارتفاع سرجک ها بسیار مهم است. برای سقف های عادی ساختمان مسکونی یا اداری معمولاً از سرجک هایی با بازه مفید حدود 0.7 تا 3.5 متر استفاده می شود؛ در پروژه های صنعتی یا دال های بلند ممکن است سرجک های سنگین تر یا مجموعه های ترکیبی (post-shores) لازم شود. تولیدکنندگان معتبر (مثل ACROW) مشخصات فنی و حداکثر بار کاری را برای هر سایز اعلام می کنند که باید با بار محاسبه شده مطابقت داشته باشد.
قابلیت تنظیم دقیق ارتفاع نیز از اهمیت بالایی برخوردار است. این ویژگی اجازه می دهد تا اختلافات ارتفاع در محل اجرا به سرعت اصلاح شده و بار به طور یکنواخت توزیع گردد. در انتخاب، به متداول بودن قطعات یدکی (پیچ، پین، صفحه های پایه)، اعمال پوشش گالوانیزه برای مقاومت در برابر خوردگی و تطابق با استانداردهای محلی توجه کنید.
انواع سرجک ها و مشخصات فنی
در بازار سه گروه اصلی سرجک دیده می شود: سرجک های سبک (light-duty props)، متوسط (medium-duty acrow props) و سنگین یا post-shore. هر کدام برای شرایط و بارهای مختلف مناسب اند.
1- سرجک های سبک
این نوع سرجک های رگلاژی معمولاً برای پوشش دهی قالب های کوچک یا تعمیرات داخلی کاربرد دارند. وزن کم و سهولت حمل از مزایایشان است ولی ظرفیت باربری نسبتاً پایین تری دارند.
2- سرجک های متوسط
پرکاربردترین نوع در اجرای سقف های معمولی هستند. ساختار تلسکوپی (دو لوله تو در تو) با مهره رزوه ای یا پین، امکان تنظیم ارتفاع و تنظیم نهایی توسط جک پیچی را فراهم می آورد. ظرفیت کاربری آن ها بسته به طول و ضخامت لوله می تواند از حدود 3kN تا بیش از 20kN یا بیشتر متغیر باشد؛ بنابراین تطابق با بار طراحی الزامی است. مشخصات تولیدکننده (مثلاً ACROW) بازه ارتفاع از 720 میلی متر تا 4.9 متر و چند رده ظرفیت را برای مدل های مختلف ذکر می کند.
3- سرجک های سنگین
برای دهانه های بزرگ، بارهای معین بالا یا پل ها استفاده می شوند و اغلب به صورت چندگانه و با بازه های تنظیمی پیچیده تر عرضه می گردند.

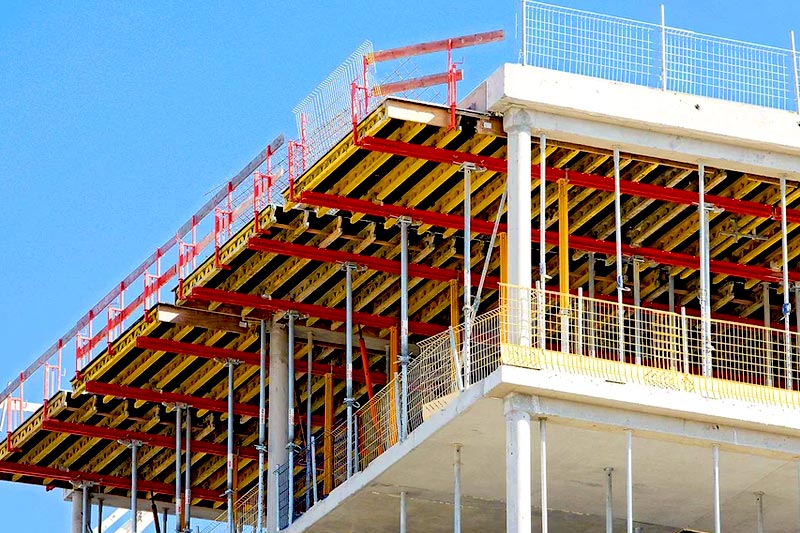

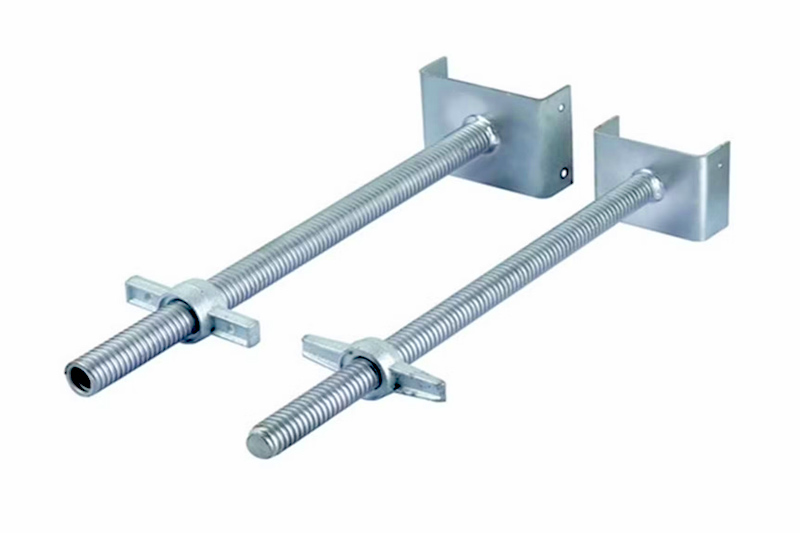

هنگام خرید انواع سرجک قابل رگلاژ لازم است به مشخصات خاصی توجه کنید: محدوده تنظیم (min–max)، ظرفیت بار در هر حالت ارتفاعی، نوع صفحه انتهایی (U-head, flat, plate)، وجود یا عدم وجود گالوانیزه و استانداردهای تولید. منابع فنی تولیدکنندگان و کاتالوگ ها بهترین مرجع برای اعداد دقیق هر مدل هستند. از این رو برای انتخاب و خرید سرجک قابل رگلاژ مناسب از تولید کنندگان داخلی به این نکات توجه نمایید.
«سرجک مناسب، امنیت اجرای سقف را تضمین و هزینه های اصلاحی پس از بتن ریزی را به شدت کاهش می دهد.»
ظرفیت باربری و نکات ایمنی اجرایی
در انتخاب سرجک، توجه به ظرفیت اسمی و ظرفیت کاری اهمیت بالایی دارد. تولیدکنندگان معمولاً دو عدد اعلام می کنند: ظرفیت نهایی شکست و ظرفیت کاری که بر اساس ضریب ایمنی از ظرفیت نهایی محاسبه می شود. طبق منابع صنعتی و کتابچه های راهنمای تولیدکنندگان و همچنین راهنمای ACI، برای اجزای قالب بندی، باید ضریب امنیت مناسبی (معمولاً بین 2.0 تا 3.0 بسته به نوع کاربرد) لحاظ گردد تا بارهای غیرمنتظره یا ضربه ای ایمن بمانند. در عمل این بدان معناست که اگر یک سرجک دارای ظرفیت نهایی 20kN باشد، ظرفیت کاری اعلامی ممکن است 6–10kN باشد که باید با بار محاسبه شده پروژه مطابقت یابد.
نکات ایمنی اجرایی کلیدی:
- توزیع یکنواخت بار: هر گره یا صفحه انتهایی باید با صفحه پایه مناسب و گاهی با تخته توزیع کننده استفاده شود.
- جلوگیری از تماس مستقیم با خاک مرطوب بدون صفحه حفاظت (خطر نشست و واژگونی).
- بازرسی روزانه قطعات حساس: پیچ جک، پین، برش ها و خوردگی.
- آموزش نیروی انسانی جهت چیدمان، مونتاژ و تنظیم و رعایت دستورالعمل تولیدکننده.
در آمریکا و بسیاری از کشورها، دستورالعمل های فنی مانند ACI 347 و کاتالوگ های تولیدکنندگان، چک لیست های ایمنی و نکات اجرای صحیح را ارائه می کنند؛ رعایت این مراجع سبب کاهش ریسک و افزایش کیفیت خواهد شد.
انتخاب بهترین سرجک برای بتن ریزی سقف ترکیبی از محاسبات دقیق بار، آگاهی از بازه ارتفاع مورد نیاز و توجه به نکات ایمنی و نگهداری است. سرجک قابل رگلاژ در اغلب پروژه های ساختمانی شهری انتخاب منطقی و اقتصادی است اما باید مشخصات فنی مدل انتخابی مطابق با بار طراحی و دستورالعمل های مرجع (مانند ACI 347 و کاتالوگ تولیدکننده) بررسی شود. با انتخاب و نصب صحیح، می توان کیفیت بتن ریزی، تراز نهایی سقف و ایمنی نیروی کار را تضمین کرد و هزینه های اصلاحاتی پس از اجرا را به حداقل رساند.
پرسش های متداول
۱. چه تفاوتی بین سرجک قابل رگلاژ و سرجک ثابت وجود دارد؟
سرجک قابل رگلاژ از نوع تلسکوپی و دارای مهره یا جک پیچی برای تنظیم دقیق ارتفاع است، در حالی که سرجک ثابت برای مقاطع و ارتفاع های تعریف شده بدون نیاز به تنظیم مکرر استفاده می شود. قابل رگلاژ بودن اجازه می دهد تراز نهایی بهتر و سریع تری به دست آید.
۲. چگونه ظرفیت مورد نیاز سرجک را محاسبه کنم؟
ظرفیت لازم براساس مجموع بار مرده (وزن قالب، بتن) و بار زنده (کارگران، تجهیزات) به اضافه ضریب ایمنی محاسبه می شود. برای جزئیات و مثال های عددی باید بارگذاری هر پروژه محاسبه و با جدول های ظرفیت تولیدکننده تطبیق داده شود؛ راهنمای ACI 347 مرجع مناسبی برای ضوابط طراحی است.
۳. چه نشانه هایی از فرسودگی یا خطر در سرجک ها وجود دارد؟
ترک یا خوردگی شدید در لوله ها، رزوه های ساییده شده یا خمیدگی های قابل مشاهده، پین یا مهره معیوب و هر گونه تغییر شکل که مانع قفل شدن ایمن قطعات شود؛ در صورت مشاهده باید قطعه از سرویس خارج و تعویض شود. همچنین پس از وقوع بار غیرمنتظره یا حادثه باید بازرسی کامل انجام پذیرد.
